Honeycomb-Funktionen: Spitzenwerte der Vibration

Als Honeycomb-Benutzer haben Sie jetzt Zugriff auf eine neue Funktion, mit der Sie die Spitzenwerte der Schwingungen über einen bestimmten Zeitraum hinweg überprüfen können. Diese neuen Einstellungen ermöglichen es Ihnen, automatische und benutzerdefinierte Berichte zu erstellen, die verschiedene Spitzenwerte anzeigen, die während des gewählten Zeitraums aufgezeichnet wurden. Darüber hinaus umfasst das Update zusätzliche Funktionen wie:

• Spitzenwerte der Schwingungen auf jeder Achse
• Top 10 Vibrationspegel pro Achse
• Top 20 Vibrationslevels pro Achse

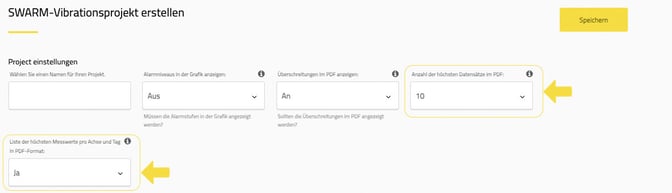

Diese Werte sind bei der Berichterstellung und Überprüfung hilfreich. Durch die Hervorhebung der Spitzenwerte können Sie schnell nachsehen, wie hoch die Schwingungen in diesem Zeitraum waren, ohne den gesamten Datensatz durchforsten zu müssen. Um diese Einstellungen für ein neues oder bestehendes Projekt zu aktivieren, gehen Sie einfach auf Projekt - Konfigurationen und passen Sie die beiden Dropdown-Optionen am oberen Rand der Konfigurationsseite für „Anzahl der höchsten Datensätze im PDF“ und „Liste der höchsten Messwerte pro Achse und Tag im PDF-Format“ an.

Wie bei allen Projekteinstellungen in Honeycomb wirken sich Änderungen nur auf die Daten aus, nachdem sie vorgenommen wurden, so dass für historische Daten keine Spitzenwerte verfügbar sind. Dies geschieht absichtlich, um sicherzustellen, dass alle Daten so dargestellt werden, wie sie erfasst wurden. Daten, die nach Anwendung dieser Einstellung erfasst wurden, können in automatisierte Tages- oder Wochenberichte oder benutzerdefinierte Zeitleisten aufgenommen werden, indem die PDF-Exportfunktion in Grafiken verwendet wird.

Da viele Erschütterungsrichtlinien eine Frequenz- und Geschwindigkeitskomponente aufweisen, hat Omnidots diese Spitzenmesswertfunktion so konzipiert, dass sie den Erschütterungsmesswert mit dem höchsten „Prozentsatz der Alarmlinie“ meldet. In einigen Fällen, wie unten dargestellt, ist der Spitzenwert nicht der höchste Messwert für den ausgewählten Zeitraum, sondern das Ereignis, das den Schwellenwert am meisten überschreitet.

Im nachstehenden Beispiel hat der Spitzenwert bei 10 mm/Sek. den Schwellenwert überschritten, der höchste Messwert bei 12,5 mm/Sek. jedoch nicht. Wenn Sie die Funktion Top 10 oder Top 20 aktivieren, sollten Sie alle Spitzenwerte in den Bericht aufnehmen. Die Funktionen Top 10 und Top 20 listen die Vibrationsergebnisse auch in der Reihenfolge des „Prozentsatzes der Alarmlinie“ auf.

Reference Image

Sollten Sie jemals auf Probleme stoßen, Fragen haben oder uns Ihr Feedback mitteilen wollen, zögern Sie bitte nicht, uns zu kontaktieren. Wir sind immer bereit zu helfen.
